 簡易エレクトロニック・エッジ・ファインダー

CNCフライス盤の原点センサ ホビー用や卓上型のCNCフライス盤・Machソフトウェア対応の簡易エレクトロニック・エッジ・ファインダーです。
ランプで接触を知らせると共に、次の移動パルス(信号)が発せられる前に移動を止める信号を伝えることが可能な為、原点センサーとしての利用も可能です。
こちらは、金属を加工する時に、利用することが可能です。
写真は簡単に使い方を示しています。

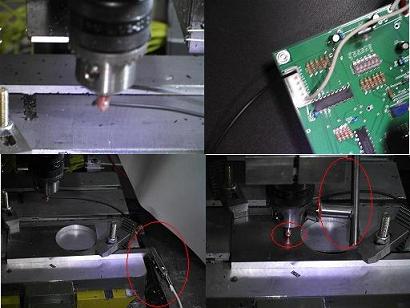

CNCフライス盤端面出し器 CNCフライス盤エッジファインダー 1枚目左上: 付属のピンをチャックにはめます。
1枚目右上: お持ちの信号コントロール基板の接続方法に従い、簡易エレクトロニック・エッジ・ファインダーから伸びている信号線を接続します。 (Machの設定もしてください。「基板は付きません」)
1枚目左下: 金属素材に基準クリップを接触させます。
1枚目右下: チャックを緩め、ピンを落とし、チャックをしっかりと閉めます。

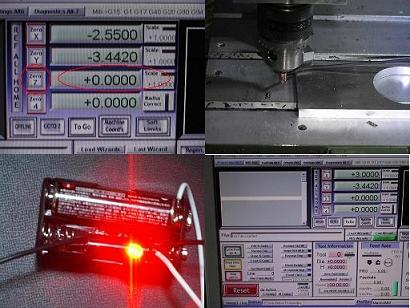

2枚目左上: ソフトのZ軸の数値を"0”にします。
2枚目右上: (写真はX軸端面出し)少しZ軸を上げ、一度スピンドルを素材より外側に出し、Z軸=0、からX軸を素材に近づけます。
2枚目左下: 端面の位置でランプが付きます。
2枚目右下: 同時にソフトも移動が止まります。

単価価格 : ¥3,980 (消費税込み価格)
数量 :

現在、3営業日以内の発送が可能です。
EXパック(価格全国一律¥500円)の発送も可能です。
金属の切削加工をされる方は、1つ有ると便利です。
コードなどを含まなければ、ランプの写真の大きさ(約70mm * 45mm * 45mm)ですので、組み込みも楽です。
構造がシンプルで、目的にあわせて改造なども出来るので、長くご使用いただけると思います。
こちらの商品のスピンドルに取り付ける、ドリルロッド型のピンは、3つ爪で締める形のホルダに対応しています。コレットには対応していません。(寸法指定でなく、加工法指定の製品)
簡易的なものですので、ホビー用途のみで、印刷やデザイン・精度を重視する方の場合、ご不満をもたれる場合がありますのでご遠慮ください。
