 節電LED補助照明

太陽電池ソーラーライト 災害時などは、危険を回避する為にも照明が必要になり、実使用にも大変便利です。
LEDライトにすれば、消費電力も少なく、長期間利用可能です。
車に積めば、ダッシュボード上部や、後部座席の後ろに、日当たり良好なソーラーパネルの設置スペースが確保できることが多いと共に、キャンプ時など、虫を集めない種類の光を確保することも可能です。
また、家庭内・施設内の廊下などの、通常利用時には光の量が少なくても済む場所では、無料で得られる光源になりえると共に、大変エコロジーです。
現在でも、アパートなどの廊下に、人検知センサーとの併用で取り付けることにより、常時点灯の必要がないので、低二酸化炭素の、人から見た時のみ常時点灯と感じるシステムへの置き換えが進んでいます。
家庭内でも、トイレ・納屋・蔵・物置・駐車場など、電気を引くとコストの増える場所などや、常時使用する場所でなく、電気量の総量が少なくて済む場所などは、充電池からの電力供給がしやすく、メリットも大きいです。
当社では、スイッチのON/OFFを繰り返すことにより、人間の目の残像を利用して、人から見た時に常に点いているが、電力を使わない時間を設けることにより、LED自体の消費電力を半分以下に抑える形で利用する為、バッテリー駆動でも長時間の使用に工夫させていただいております。


 こちらのページの内容

こちらのページでは、前の太陽電池で発電した電力を、鉛蓄電池に充電した電力を、
1.市販の安価な電池式ランタン型ライトへの電力供給の方法の紹介
 (電圧の数値が合えば、多くの市販既製品で利用可能です。)
と、
2.消費電力が少なく使用可能期間の長いLEDの明るさをほとんど変えず、消費電力を更に半分程度にした補助ライトのご紹介をします。

* こちらのページでは、通常の照明は扱いません、将来的に太陽電池・鉛蓄電池のスペックを上げ、10W程度の当社の技術を用いた低消費電力化LED照明のテスト後、別ページでの扱いとなります。


 電池式ランタン型ライトの改造

太陽電池ソーラーパネル照明 安くで購入した電池式ランタン型ライトを、6Vの鉛充電池から取り出した電力で動作するように改造します。
対象は写真。


6V鉛蓄電池 こちらは外側からでも、1.5Vの乾電池を4本(合計6V)使用しているのがわかります。

 他の既製品への応用

太陽電池ソーラーパネルライト 他の多くの乾電池式製品などにも、応用が可能ですので、見るポイントを説明します。
メインに動作する受動部品(こちらでは豆電球)を見て下さい。
(写真左上)を見ると、電球の下部センターから電池の方に電極があります。
(写真右上)その電池のマイナス部分からは、隣の電池のプラス極へ電極が延びています。
(写真左下)電池ホルダー内で、4本の電池が直列に並んでいることを確認してください。
(写真右下)最後部の電池のマイナス極が、スイッチ部を通して、電球の側面へ繋がる形になります。
このように、4本の乾電池が直列に並んでいる商品の場合は、ライト以外でも6Vの蓄電池に接続することが可能です。

 ハンダ接続

ライトへハンダ付け 写真のように、プラスとマイナスを取り違えないように、電極にハンダ付けをすると、太陽電池から作った電力で、各製品を動かせます。
プラスティックの場合は、溶けないように電極を外した方が良いです。
太陽電池電力ライト ケースにはドリルで穴を開けて銅線を通しました。



 消費電力半分補助ライト

こちらでは、消費電力が0.6W程度の、LED補助ライトの、太陽電池から引いた鉛蓄電池への接続方法をご紹介します。

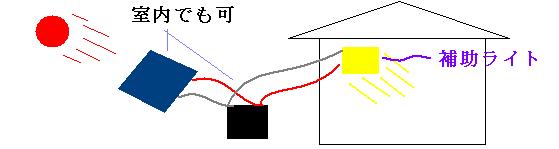

全体の構成図は下記になります。
太陽電池ソーラーライト 前の充電ページで充電した電力を使い、LEDをアニメなどと同じ原理で、高速にスイッチON/OFFを繰り返し、人の目で見ると点滅していないように見えるため、消費電力のみが半分・又は3分の1程度になる基盤が、LEDライト基板に取り付けられています。
また、LEDは光の直進性が強い為、光源を直視することは良くありません。
こちらには、光を拡散するシートがつけられていますので、お子さんやペットがいる家庭でも使用可能です。
また、お部屋に合わせた色で塗装をすることで、違和感なくどこででもご利用になります。
同じLEDライトを、1拍ONして1拍OFFを繰り返す、消費電力半分タイプと、1拍ONして2拍OFFを繰り返す、消費電力3分の1タイプが選べます。
剥がせるタイプの両面テープで固定可能です。
非常時・災害時用にひとつあると便利です。

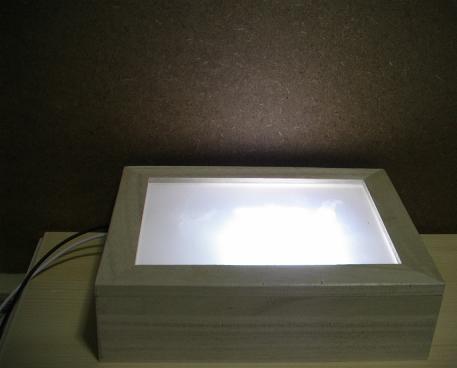

太陽電池ソーラーライト
箱型でLEDライトの色は白です。
ソーラーパネル・鉛蓄電池は付かないのと、設置場所によって長さが変わるので、こちらでは電線の長さが判らないので、必要な長さの電線をご用意ください。

 消費電力半分補助ライト

消費電力約0.6W
単価価格 : ¥3,980 (消費税込み価格)
数量 :
現在、5営業日以内の発送が可能です。
EXパック(価格全国一律¥500円)の発送も可能です。

 消費電力3分1補助ライト

消費電力約0.4W
単価価格 : ¥3,980 (消費税込み価格)
数量 :
現在、5営業日以内の発送が可能です。
EXパック(価格全国一律¥500円)の発送も可能です。
