ＬＥＤのリード（足）の処理
ＬＥＤのリード（足）の処理
今回、基板にも放熱の為の面積を取っていますが、ＬＥＤの足も放熱に利用すると、ＬＥＤ自体が長持ちします。

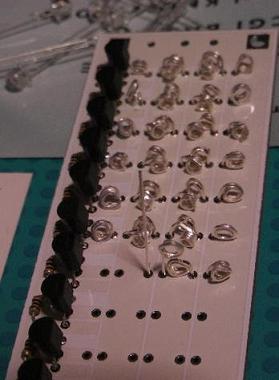

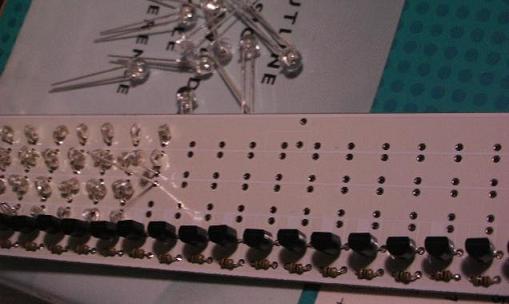

写真のように、ＬＥＤ３個に対して、６個の穴がある中で、１番を独立、２・３番は接触可能、４・５番も接触可能、６番は独立と言う形で、隣同士は接触しないように、ＬＥＤの足を丸めるなどして処理していただくと、寿命の面でベストです。

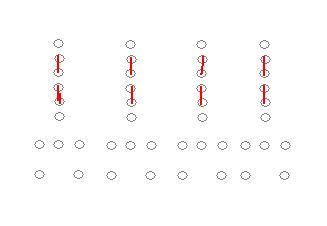

最後の図の赤い線は接触が可能ですが、隣の列との接触は厳禁です。
取り付け後も、通電前に接触してはいけないところが接触して無いかを確認してください。
（接触していた場合、横列が光らなかったり、数個だけ異常に明るく光ったりします。）
