 昇圧基板

昇圧用ICTL499A 出力電圧可変型シリーズ・スイッチングレギュレーター TL499A
充電池・バッテリーへの充電に使用可能です。
太陽電池から鉛電池への充電にも使用可能です。
1本の乾電池からLED点灯が可能です。
など、色々な利用方法が、この1枚で可能です。
こちらの商品は、部品は付きません。
このICはコイルの位置などの関係で、ブレッドボードでは動作しないことがあるため、こちらの専用基板を使用することをお勧めします。

 解説

1.5V以上の低電圧から、半固定抵抗値を変化させることにより、簡単に必要とする電圧を得ることが出来ます。
始めに、簡単に、この日本語データシートに目を当してください。
英語版データーシートをご希望の場合
データシート内の「図2.TL499Aの基本接続回路」と同じ回路で、自動切換えにより、入力電源を共通にしてあります。

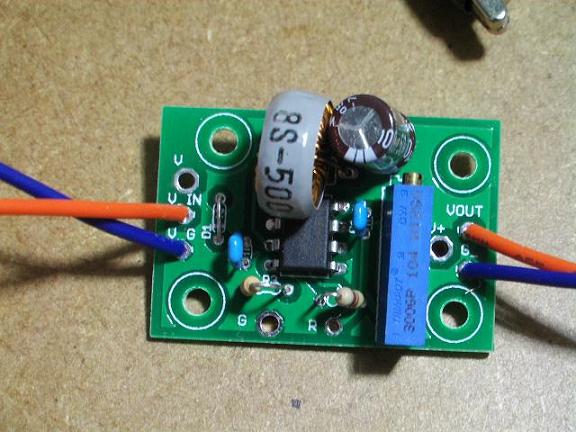

基板サイズは43mm*29mmと、小型ですが、表面実装部品ではなく、リード付き部品を使っていますので、ハンダ付けなどで困ることはないと思います。

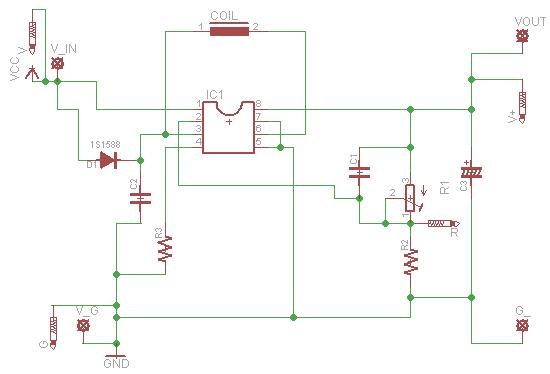

昇圧用TL499A回路図

 使用方法例

回路図内のダイオード(D1)は、通常、部品の切れ端を使いジャンパーのみで結構です。
シリーズレギュレーターのみを使用したり、スイッチングレギュレーターのみを使用するといった場合、「V IN」に接続する+電源をダイオードのカソードホールに接続していただいても結構です。
(自動で切り替わりますので、特別な場合を除き通常位置がお勧めです。)
バッテリーや充電池への充電の場合、電池からの逆流を防ぐ為、VOUTからの銅線に、ダイオードを直列に付けてください。


車やバイクなどの12V鉛電池への充電に使用する場合の部品リスト例
TL499A(https://www.suzushoweb.com/category_2.php?c2_id=176)(https://www.marutsu.co.jp/user/shohin.php?p=2072)
コイル50uH(直流抵抗0.1Ω以下)
電解コンデンサ(100uF)
セラミックコンデンサ(0.1uF)
コンデンサ(入力電源により適当な種類)(1uF)
抵抗(150Ω)
抵抗(4.7kΩ)
ダイオード(逆流防止用)(基板上ではありません)
半固定抵抗(104)

上記の部品があれば、小型の太陽電池や携帯電話のアダプタなどから、充電が可能です。
他の種類の電池でも定電圧充電が可能です。

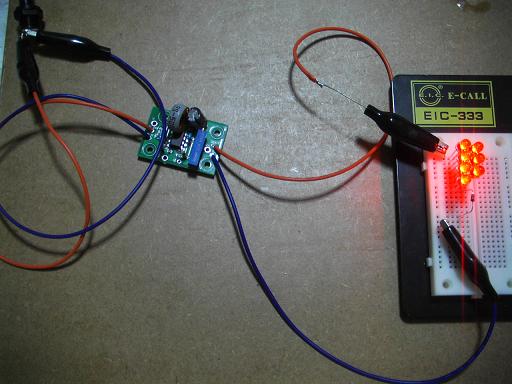

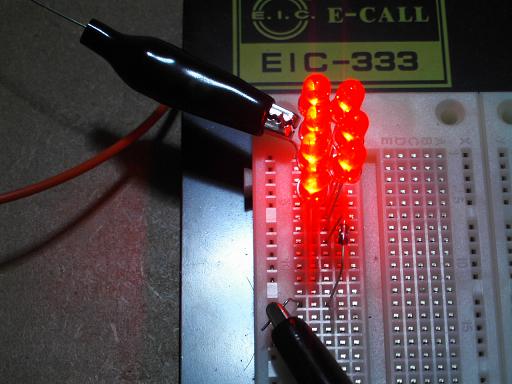

下記の写真は、ブレッドボードに約2Vの赤LEDを、7個直列に差しました。(14V以上まで昇圧)
昇圧用TL499A

 参考写真

昇圧ICTL499A 昇圧回路TL499A
