CNC工作機械とは、パソコンで描いた絵(CAD)を、実際の形状にする工作機械全体の総称です。
上記のビデオでは、CNCフライスの全体の流れを簡単に一部紹介しています。
この他にも機械部品や芸術性の高い製品を作る方もいらっしゃいます。

 カップリング

CNCフライスモデリングマシンネットショップステッピングモーター CNCフライスカップリング CNCフライスモデリングマシンステッピングモーター モデリングマシンネットショップカップリング





1と2のカップリング(接続パーツ)は、価格の安さから様々な場所に利用させていますが、いくつかの理由で工作機械には使われません。
右の絵を見てください。 モーターは�@のベアリングに、横方向の力が掛かると回らなくなったり、動作が不安定になります。
位置を制御する為に使うスクリュー(カップリングを介して繋がっているネジ)は、移動時(回転時)傾きを生じることがあります。
(絵では真っ直ぐですが、ナットを軸にカップリングに横方向の力を掛けると考えてください。)
その為、2のカップリングは、スクリューと共に使うには、設計難易度が高くなったり、メンテナンス・調整に手間がかかり、長期的に安定して使うのは難しさが伴います。
1のカップリングは、それを真ん中の樹脂で吸収し、�@の部分に横の力を伝えにくい構造になっています。
ただ、同時にモーターの基本である回転する力(ねじれる力)も、真ん中の樹脂がねじれる事により、吸収してしまい、誤差が出てしまいます。
その誤差も常に一定ではなく、気温や、ねじれを繰り返すことで、樹脂自体の温度が上がってしまい、動作時間によっても変動します。
工作機械でスクリューと共に使うには、3の様なバッククラッシュに対応したカップリングが使いやすいです。

 ステッピングモーター

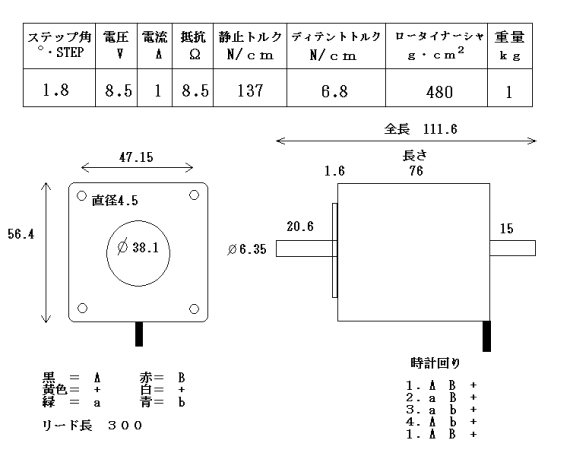

CNCフライスモデリングマシンネット通販ステッピングモーター 現在小売している、小型工作機械用ステッピングモーターのデータです。
配線は左下のリードの色と加圧の式を参照にしてください。

 電源について

ドライバの電源は12V5A程度のスイッチングアダプタか、中古でもいいのでパソコンの電源をご利用ください。
秋月さんか、たまに中古などで出ている、電源付きのパソコンケースなどは、コストパフォーマンスに優れていると思います。
電源付きのパソコンケースなどは、以前のワット数が少ない、150Wや100W以下の電源でも十分動作するのと同時に、ノイズの問題からも開放され、ファンの取り付けも容易です。

電源に関する注意

 CNC用フライス機械について

CNCフライスモデリングマシンネットショップCNCキット 現在、CNC用フライス機械のキット製品を設計・テストさせていただいております。
もう暫くお待ちください。

 プリンタケーブルD−Subコネクタについて

CNCフライス盤 USBではない、D−subと呼ばれるコネクタは、接続・流電を繰り返すことにより、接点の状態を保つように設計されています。
曲がって付いている場合や、新しい場合は、電流がうまく流れないこともあります。
真っ直ぐに接続されていることを確認し、何度か付けては外すを繰り返したり、電流を流す(使用する)ことで、接点を良好な状態にします。
新品をご利用の場合、お試しください。

 簡易点滴型切削油ドロッパー

CNC旋盤モデリングマシンネットショップ 格安タイプの簡易点滴型切削油ドロッパーの制作方法公開させていただきました。

 カップリングについて

CNC通信販売旋盤 先日かなりの高精度な加工を希望する、以前のお客様からご質問がございました。
その方はメールでのご質問に慣れていらっしゃったので、今までに精度の高い動作のためにしたことを、記載していただいておりましたので、解決に達しましたので注意点として記載させていただきます。
モーターの軸と台形ネジを当社のカップリングで繋ぐ際は、僅かにモーター軸とネジの間に隙間を作ってつなげてください
その理由は、ステッピングモーターを長時間使用していく間に、モーターと軸は僅かに熱膨張を起こし、モーターの軸が長くなります。
この時に隙間がないと、熱が上がった時に軸を押し付けながら回してしまうことになり、テーブルの移動方向に大きく(精密加工の場合)誤差を生じてしまいます。
当社のカップリングは、熱膨張分の誤差を吸収するように設計させていただいておりますが、軸とネジの隙間がない場合は、吸収いたしません。
ホビー用のCNCを自作される方も、しっかりと取り付けようとする意識からか、時々見られます。
カップリングの取り付け時は、僅かにモーター軸とネジの間に隙間を作ってつなげてください。
